日本富士地探株式会社
相关式漏水探测器
LC-2100
| 仪器组成 | 可选配件 | ||||
| 1.主机 | 6.仪器背带 | 1.塑料管专用传感器 | |||
| 2.兰色前置放大器 | 7.打印机电缆 | 2.水声专用传感器 | |||
| 3.红色前置放大器 | 8.打印机 | 3.有线方式专用电缆盘 | |||
| 4.标准传感器 | 9.中英文说明书 | 4.计算机专用电缆 | |||
| 5.立体声耳机 | 10.铝质携带箱 | ||||
| 技术规格 | ||||||
| 主机 | 前置放大器 | |||||
| 输入方式 | ： | 无线(或有线) | 输出方式 | ： | 无线(或有线) | |
| 无线频率 | ： | UHF | 发送频率 | ： | UHF | |
| 滤波频带 | ： | 高=630,1250,2500,5000Hz | 频率范围 | ： | 20-10000Hz | |
| 低=80,180,380,800Hz | 灵敏度 | ： | 小于100uV | |||
| 相关方式 | ： | 极性相关 | 无线输出 | ： | FM100mV | |
| 延迟时间 | ： | 50,100,200,400,800ms | 有线输出 | ： | 不失衡100mV | |
| 相关次数 | ： | 自动、最高99次 | 输入指示 | ： | 模拟方式 | |
| 管材种类 | ： | 预设11种 | 监听方式 | ： | 扬声器或立体声耳机 | |
| 管径数据 | ： | 预设91种 | 电源方式 | ： | DC9V直流电池连续工作30小时 | |
| 声速数据 | ： | 预设91种数据，并可增加 | 或外接变压器DC9V/150mA | |||
| 混合管路 | ： | 1次可测量6种混合管材 | 重量尺寸 | ： | 1.5Kg,80*200*107mm | |
| 存储容量 | ： | 84组数据 | ||||
| 监听方式 | ： | 立体声方式 | 打印机 | |||
| 接口输出 | ： | RS-232C | 打印方式 | ： | 串行方式热感应打印 | |
| 白噪模式 | ： | 测定不明管材声速或管长用 | 打印纸 | ： | 长48mm，宽112mm | |
| 电源方式 | ： | DC9V直流电池连续工作20小时 | 输出接口 | ： | 8位平行或RS-232C | |
| 或外接变压器DC9V/200mA | 电源方式 | ： | 充电电池(屏幕拷贝30次) | |||
| 重量尺寸 | ： | 2.0Kg,153*225*85mm | ||||
| 总重量尺寸：12Kg(含携带箱),395*375*235mm | ||||||
| 工作原理 |
 |
|

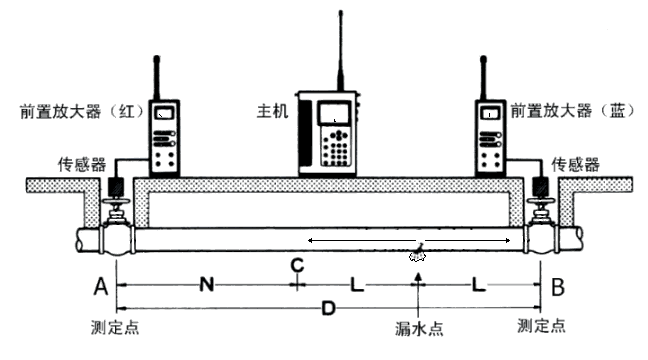

啊啊压力管道漏水点产生的漏水音以相同的速度V沿管壁向两边传播，传向右侧的漏水音到达B点时，传向反方向的漏水音只到达与B点等距离的C点，所以，到达左侧A点的漏水音与到达右侧B点的同一漏水音相比需要增加传播N距离所需的延迟时间(Td)，Td可采用数学计算的方法,用漏水音的相关函数计算出来。利用计算出的Td，可算出N，即N=Td*V，然后再用下式即可求出漏水点的位置： L=[D-(Td*V)]/2 啊啊应用LC-2100相关式漏水探测器探测时，漏水音被放置于管道两端的LC-2100传感器拾取，经过红(蓝)两个前置放大器预处理后以无线(或有线)方式将信号传给LC-2100主机，LC-2100主机对接收的信号进行计算并在屏幕上显示出漏水点距两传感器的距离及延迟时间Td。 |
